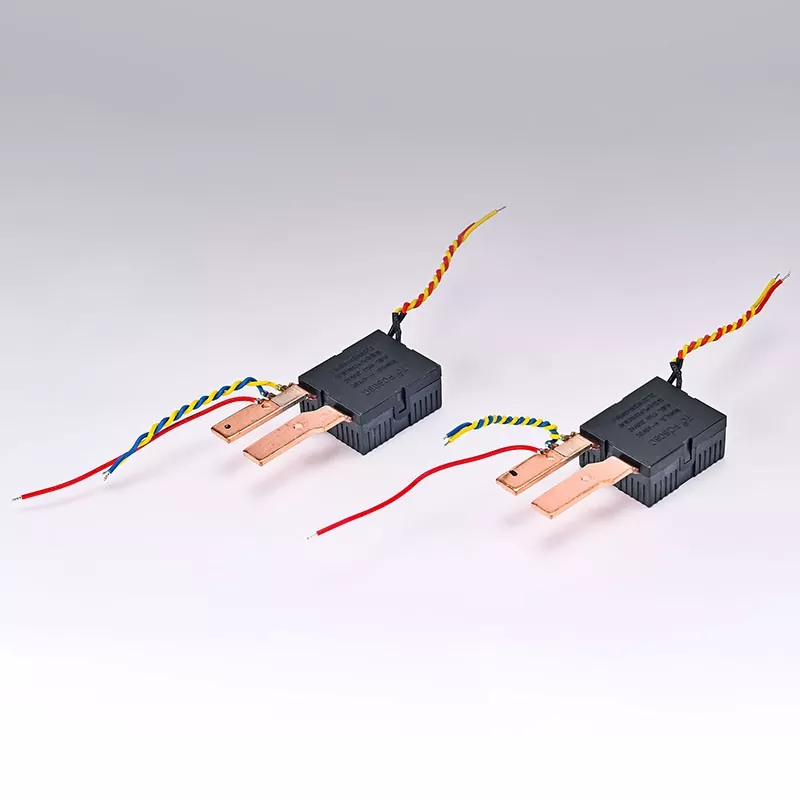

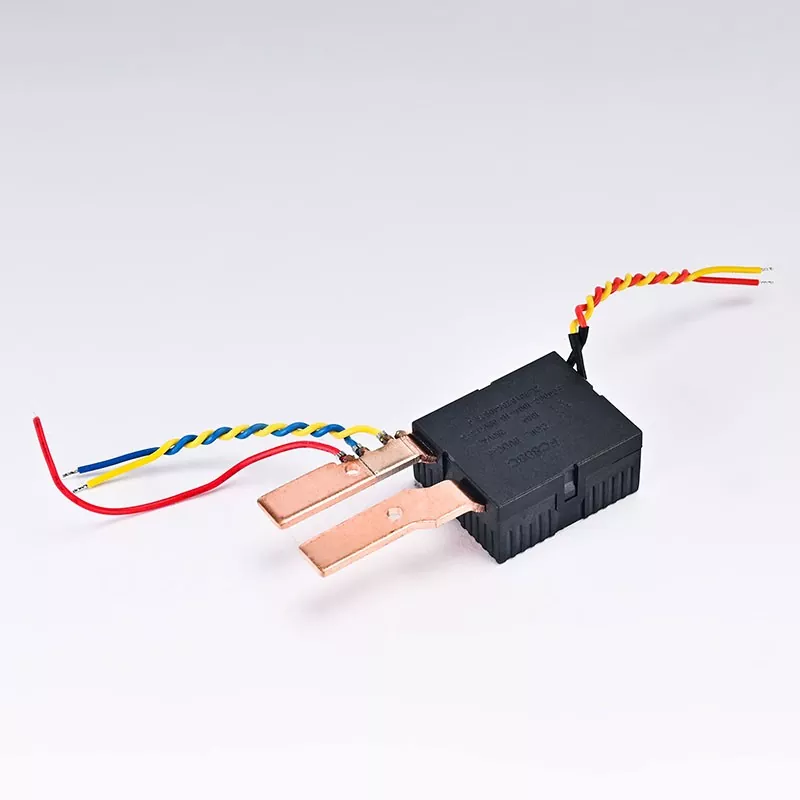

100A 単相4P レール式ラッチングリレー

100A 単相4P レール式ラッチングリレー

Face Electric が製造する 100A 単相 4P レール タイプ ラッチング リレーは、優れた電流容量と低いサンプリング抵抗を備えており、現代の電気アプリケーションの高性能要件を満たすことができます。高度な磁気ラッチ技術を備えたこのリレーは、保持状態ではほとんど電力を消費しないため、持続可能なスマート エネルギー管理を促進するための理想的なソリューションです。

タイプ:100A 単相 4P レール式ラッチングリレー

定格電流:100A

駆動電圧:DC6V~DC48V

サンプリング抵抗:200マイクロオーム(μΩ)

インストール方法:標準DINレール取り付け

動作温度範囲:-20℃~60℃

寸法:具体的な寸法については製品図面を参照してください。

スマート電源システム向けに設計されたこの 100A 単相 4P レール タイプ ラッチング リレーは、電流フローを管理する信頼性の高いソリューションを提供します。ケースの 4 接点設計により、複数の出力を簡単に制御できるため、複数の負荷を同時に管理する必要があるシナリオでの使用に適しています。このリレーのレール取り付け設計により、設置プロセスが大幅に簡素化され、電気キャビネットや自動制御システムにとって理想的な選択肢となります。この製品は、-20°C ~ 60°C の動作温度に耐えることができ、さまざまな環境における信頼性と安定性を保証します。厳格なテストの後、リレーはさまざまな動作条件下で正常に動作し、スマート電源システムのニーズをよりよく満たすことができます。

(コイル仕様)20℃

電圧
(VDC)
 コイル抵抗
      (Q)±10%
コイル電力(W) オペレーティング
電圧(VDC)
リリース中
電圧
(VDC)
許容電圧
(VDC)
シングル ダブル シングル ダブル
81.0  40.5/40.5 1.00  2.00  ≤6.3 ≤6.3 48
12  144.0  72/72 ≤8.4 ≤8.4 60
24  576.0  288/288 ≤16.8 ≤16.8 120

(接点仕様)

(お問い合わせフォーム) 1B
(連絡先資料) (銀合金)
(接点電圧降下10A) Max.15mV
(接触評価) 100A 250VAC
(最大スイッチング電圧) AC250V
(最大スイッチング電流) 100A
(最大スイッチング電力) 25000VA
(耐用年数) (機械式) 5×10⁵OPS
(電気) 1×10⁴OPS

(特徴)

(稼働時間) 最大20ミリ秒
(リリースタイム) 最大20ミリ秒
(絶縁強度)(50/60HZ、1分)
(コンタクト&コイル) AC6000V
(連絡先&連絡先) AC1500V
(フィールド&フィールド)
(絶縁抵抗、DC500V) 1000MQ以上
(重さ) 40g
(全体寸法) (図面上)
