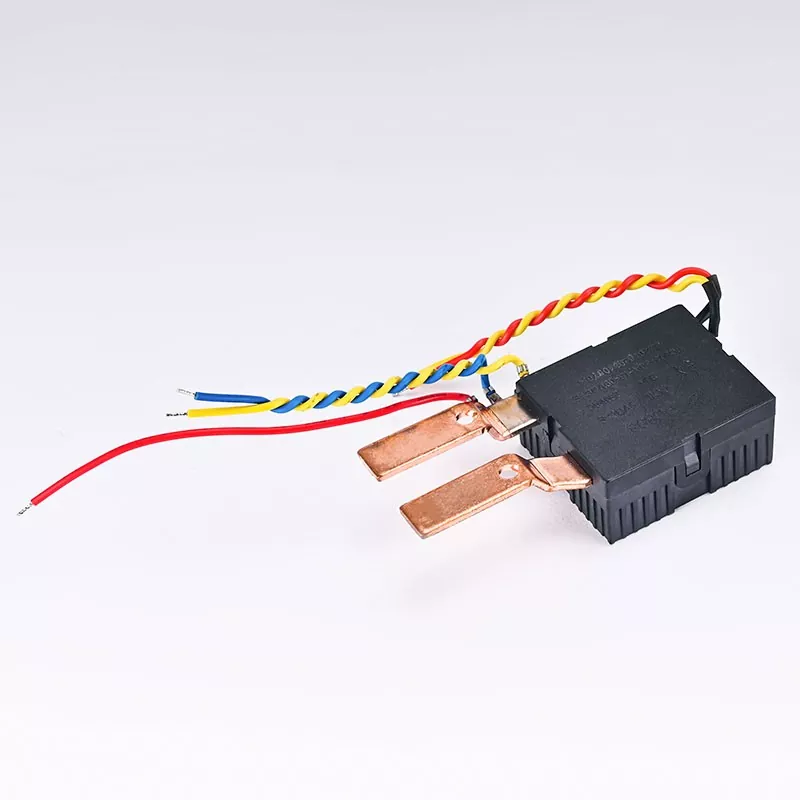

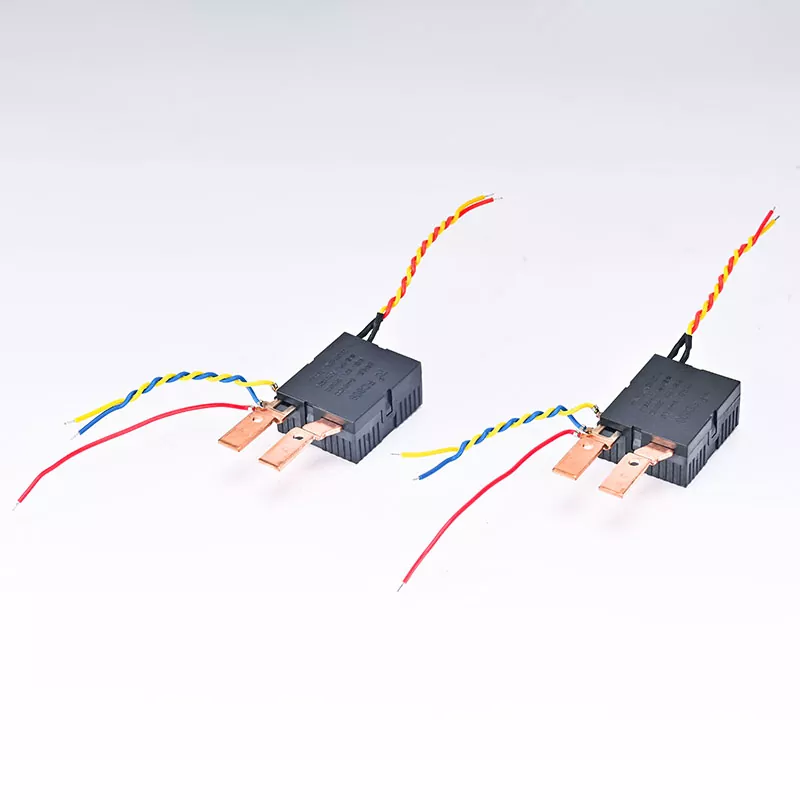

80A 単相4P レール式ラッチングリレー

本製品の80A 単相4P レール式ラッチングリレーは、インテリジェントパワーシステムを中心とした高効率制御装置で、大流量、高負荷環境に適しています。 250 マイクロオームのサンプリング抵抗により、通常の動作条件下での電力損失が大幅に低減され、デバイスの効率が向上します。リレーのレールマウント設計により、システム統合が非常に便利になり、ユーザーは配電盤や自動化制御パネルにリレーを迅速に設置および交換できます。かなりの動作温度範囲と頑丈な構造により、リレーはさまざまな過酷な環境に耐え、長期にわたる信頼性の高い動作を保証します。

（コイル仕様）20℃

特徴

高電流能力: 最大 80A の電流を流すことができ、さまざまな電力機器のニーズに対応します。

低いサンプリング抵抗: 250 マイクロオーム (μΩ) のサンプリング抵抗により、電流損失が効果的に低減され、エネルギー利用効率が向上します。

4P コンタクトフォーム: 4 つのコンタクトを提供して、より複雑な制御ロジックとデバイス接続をサポートし、さまざまなアプリケーションのニーズに対応します。

ガイド レール取り付け設計: DIN 規格に準拠したガイド レール取り付けにより、迅速な統合とメンテナンスが容易になり、システムの柔軟性が向上します。

磁気保持技術: メンテナンス状態での消費電流が非常に低く、全体のエネルギー消費を削減し、機器の寿命を延ばすのに役立ちます。

応用分野

インテリジェント電力システム: インテリジェント電力ネットワークおよび配電システムの主要なコントローラーとして、電力供給の効率を確保します。

産業オートメーション：さまざまな産業機器の起動、停止、調整を効果的に制御し、効率的な機器管理を実現します。

再生可能エネルギー システム: 太陽光発電システムまたは風力発電システムの電力変換と制御に使用され、システムの信頼性と安全性が向上します。

ビル電気システム: スマート ホームおよびビルディング オートメーション システムで使用され、照明、空調、その他の機器のインテリジェントな制御を実現します。

1.安全性の確保：安全性を確保するために、取り付ける前に電源が切断されていることを確認してください。

2. 固定場所: 適切な壁の場所を選択し、乾燥した換気の良い場所にリレーを固定します。

3. 配線手順: 製品が提供する配線手順に従って、関連するケーブルを接続します。

4. 機能テスト: 設置が完了したら、電源を入れてさまざまな機能テストを実施し、リレーが適切に動作していることを確認します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態（リセット状態）ですが、輸送時や取付時の衝撃等により状態が変化する場合があります。したがって、使用前にリセットする処置が必要です。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧は定格値に達し、パルス幅は動作時間の3倍以上にする必要があります。

3. 負荷容量を超えないよう必ず定格電流、定格電圧の範囲内でご使用ください。接続が良好で動作状態が安定していることを確認するために、接点と配線を定期的にチェックしてください。

4.使用中は、高所から製品を落としたり、投げたり、投げたり、落としたりしないでください。これは製品のパフォーマンスに影響します。異常が見つかった場合は、装置の安全性を確保するため、直ちに電源を切って点検してください。

梱包仕様：1箱400枚入り

保証期間：1年間（人為的損傷を除く）

価格: 最新の見積りおよび注文情報については、営業部門にお問い合わせください。
