ラッチングリレーとは何ですか?

A ラッチングリレーは、制御信号が除去された後でも、最後の状態 (オンまたはオフ) を保持する電気機械スイッチの一種です。状態を維持するために継続的な電力を必要とする従来のリレーとは異なり、ラッチング リレーは位置を変更するために短時間の電流パルスのみを必要とします。このユニークな機能により、エネルギー効率が高く、停電時でも状態保持が重要なアプリケーションに最適です。


ラッチングリレーはどのように動作するのでしょうか?


ラッチング リレーは、シングル コイル設計またはデュアル コイル設計にすることができます。

- シングルコイルラッチングリレー: 一方向の電流の単一パルスはリレーをオンに設定し、逆方向のパルスはリレーをオフにリセットします。

- デュアルコイルラッチングリレー: 2 つの別々のコイルがリレーを制御します。1 つはリレーをオンに設定し、もう 1 つはリレーをオフにリセットします。


リレーの状態が変化すると、別の制御信号が変化をトリガーするまでその位置に留まります。これは、内部スイッチを所定の位置に保持する機械的なラッチ機構または磁場を使用して実現されます。

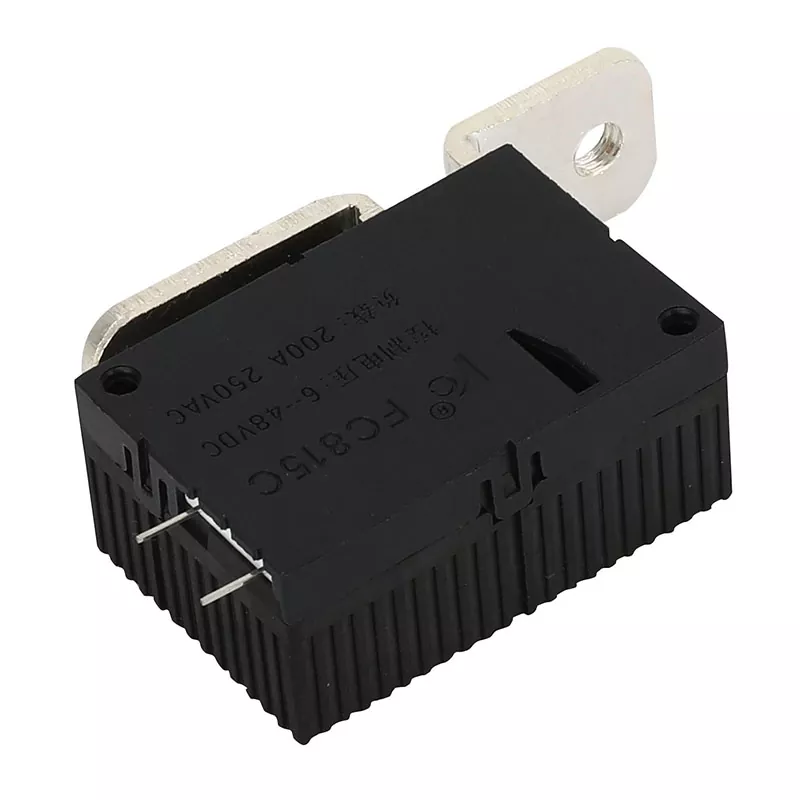

Latching Relay


ラッチングリレーの主な特長


1. エネルギー効率: ラッチング リレーは状態遷移中にのみ電力を消費するため、バッテリ駆動またはエネルギーに敏感なシステムに最適です。

2. 状態保持: 電力が供給されなくても最後の位置を維持できるため、停電しやすいシステムの信頼性が確保されます。

3. 耐久性: コイルの動作を減らすことで磨耗を最小限に抑え、リレーの寿命を延ばします。

4. コンパクトな設計: 多くのラッチング リレーはコンパクトなので、スペースが限られている用途に適しています。



ラッチングリレーの用途


ラッチングリレーその効率性と信頼性により、さまざまな業界で広く使用されています。一般的なアプリケーションには次のものがあります。

- スマート ホーム システム: 省エネを目的として照明やホーム オートメーションに使用されます。

- 電気メーター: スイッチングおよび状態記憶機能のためのスマート メーターに不可欠です。

- 電気通信: 最小限の電力使用量で回線接続を管理します。

- 自動車産業: ドアロック、ワイパー、シート調整などの制御システム。

- 産業用機器: 停電時に状態保持が必要な機械に使用されます。



ラッチングリレーの利点


- 省電力: 状態変化時にのみ電力を消費するため、エネルギー コストが大幅に削減されます。

- 信頼性: 停電時に状態を維持する能力により、システムの完全性が保証されます。

- 汎用性: AC と DC の両方のシステムに適しており、幅広い電圧と負荷を処理できます。



ラッチングリレーの限界


その間ラッチングリレー非常に効率的ですが、いくつかの制限があります。

1. 複雑さ: ラッチングリレーを制御するための回路設計は、標準リレーよりも複雑になる場合があります。

2. コスト: ラッチング リレーは、高度な機能を備えているため、標準リレーよりも高価であることがよくあります。

3. スイッチングが遅い: 高速スイッチングが必要なアプリケーションには理想的ではない可能性があります。



結論


ラッチングリレーは、エネルギー効率と状態保持を必要とするシステムにとって強力なソリューションです。スマート ホームから産業オートメーションまで、これらのリレーは消費電力を削減しながら信頼性の高いパフォーマンスを提供します。業界が持続可能性をますます重視するにつれ、ラッチングリレーは現代の電気および電子システムにおいて頼りになるコンポーネントになりつつあります。


ラッチングリレーの仕組みとその利点を理解することは、エンジニアや設計者が情報に基づいた意思決定を行ってアプリケーションを最適化するのに役立ちます。


Face Electric はラッチングリレー製品の専門メーカーおよびサプライヤーです。同社は、科学研究開発、大規模生産、携帯販売を統合したハイテク企業です。当社は20年以上にわたり、この業界での製品設計と開発に注力してきました。強力な技術サポート、高品質の製品、優れたサービスにより、当社の製品は世界中の国々に輸出されており、長期にわたる安定したパートナーを持っています。当社の製品の詳細については、当社の Web サイト (www.facerelay.com) をご覧ください。お問い合わせについては、lydia@face-relay.com までご連絡ください。
