単相2P レール式上下入れラッチングリレー

単相2Pレールタイプトップインボトムアウトラッチングリレーは、さまざまな電気制御システムで優れた性能を発揮します。有線溶接スタイルは現場での迅速な接続を容易にし、半田付けピンボードスタイルは配線プロセスを簡素化することで溶接エラーのリスクを回避し、製品の安定性と安全性を向上させます。この製品は高出力電気機器に非常に適しており、電源管理と自動化制御において重要な役割を果たします。

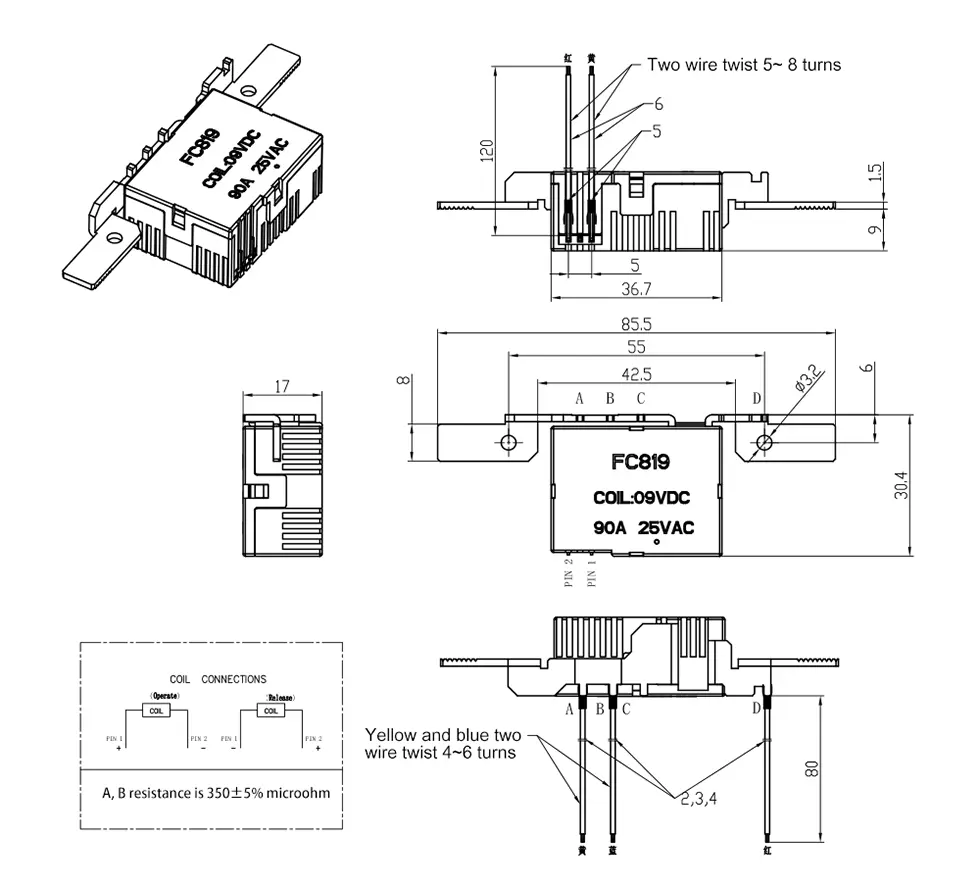

（コイル仕様）20℃

特徴

コンパクトで柔軟性: リレーが占めるスペースが少なく、さまざまなコンパクトな電気キャビネットや配電ボックスに簡単に設置できるため、スペースが限られた用途に特に適しています。

トップインおよびボトムアウト配線方式: ケーブル配線を大幅に最適化し、スペースが限られている場合でもケーブルの圧迫や干渉を軽減し、配線全体をよりすっきりさせます。

レール取り付け: 標準の 35mm レール (DIN レール) 取り付け仕様に準拠しており、複雑な工具や追加のアクセサリを必要とせず、簡単に取り付け、迅速に交​​換できます。

複数の適応可能な溶接オプション:

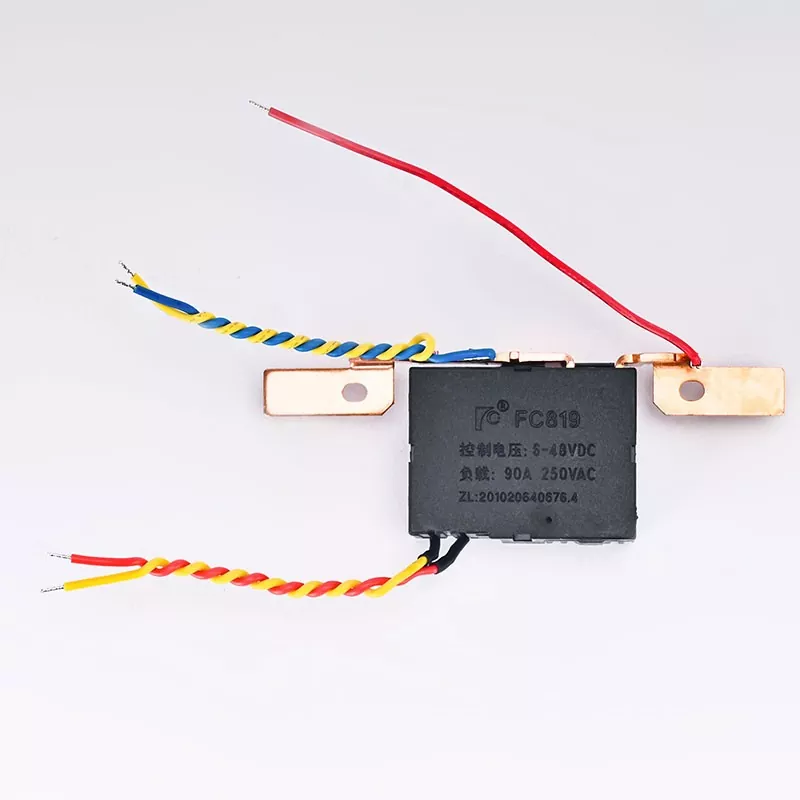

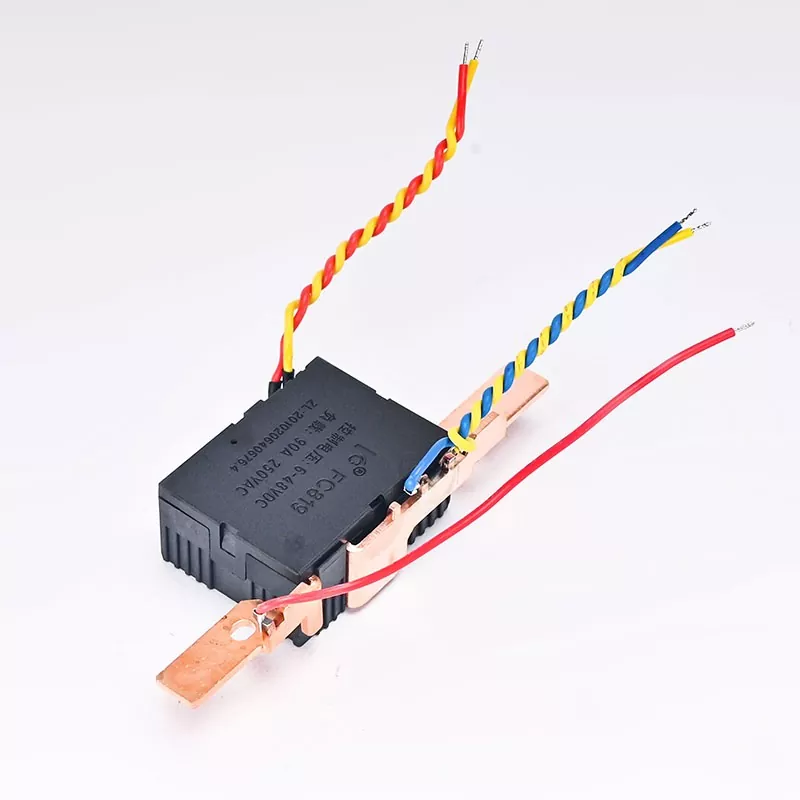

有線溶接スタイル: 取り付けが簡単で、現場での配線に適しています。

はんだ付けピンボードスタイル: リード線をはんだ付けする必要がなく、内部設計がシンプルで、溶接エラーが発生しにくくなっています。

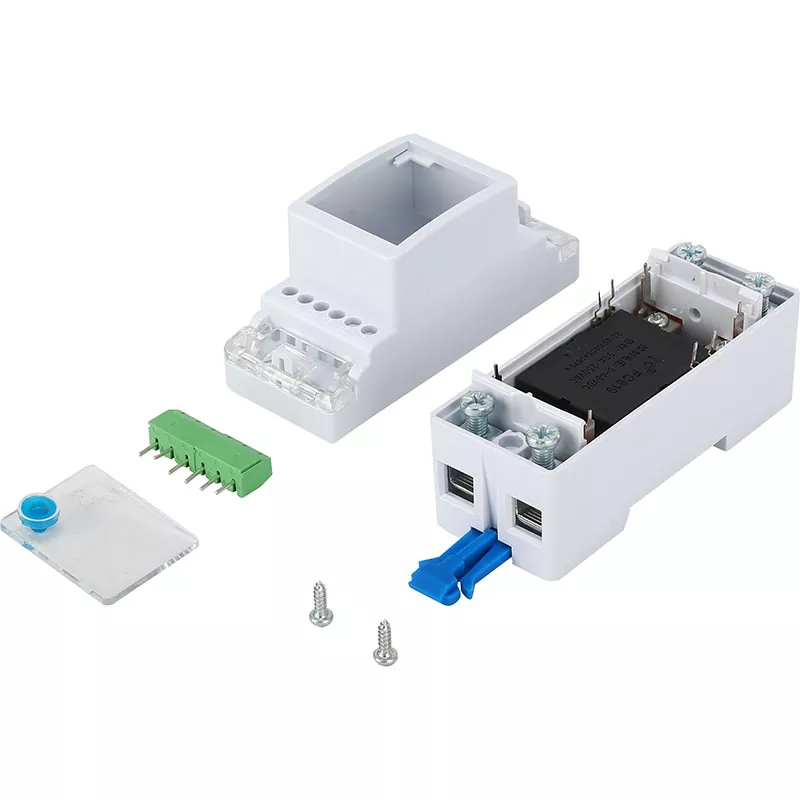

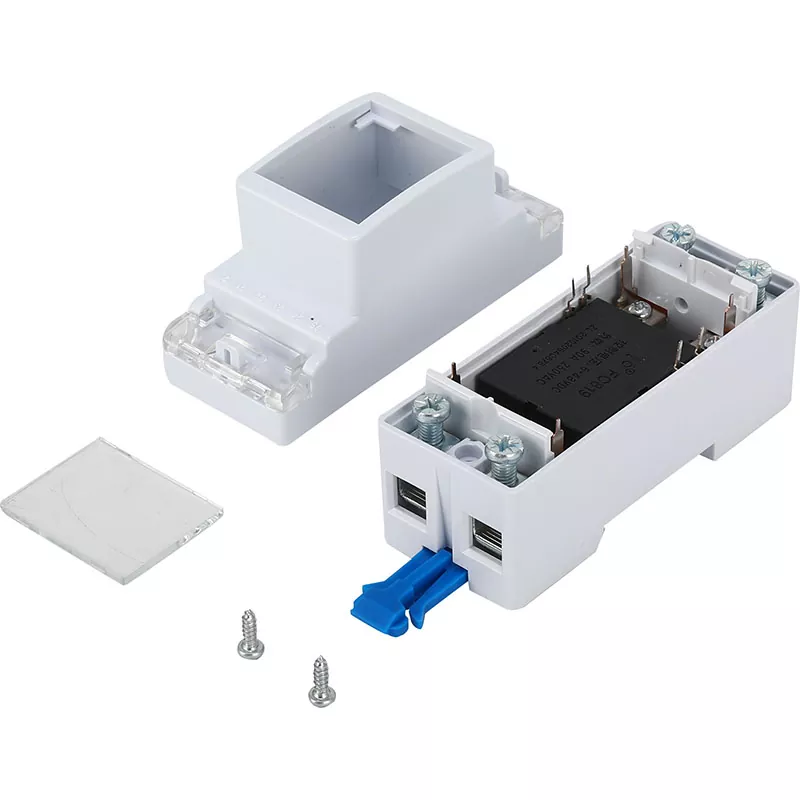

付属の適合ハウジング: オプションの特殊ハウジングを使用すると、リレーを効果的に保護し、寿命を延ばすことができます。

応用分野

電気制御盤：省スペース化とシステム統合性の向上を図るため、高密度配線が必要な電気制御盤に使用されます。

産業用オートメーション機器: スペースと柔軟性に対する厳しい要件を満たす機械やオートメーション機器での使用に適しています。

スマート ホーム システム: ビルディング オートメーションおよび監視システムの電力制御に適しています。スマートホーム機器、特に現代の小型化された電子制御機器では、このリレーを使用することでより効率的な電力管理を実現できます。

1. 安全第一: ユーザーの安全を確保するために、取り付ける前に必ず電源を切ってください。

2. 固定設置: リレーを標準レールにしっかりと設置します。

3. 配線ガイド: 選択した溶接スタイル (ワイヤー溶接またははんだ付けピンボード) に従ってケーブルを接続します。

4. テストを実行します。電源を接続した後、リレー機能をテストして、正常に動作することを確認します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態（リセット状態）ですが、輸送時や取付時の衝撃等により状態が変化する場合があります。したがって、使用前にリセットする処置が必要です。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧は定格値に達し、パルス幅は動作時間の3倍以上にする必要があります。

3. 負荷容量を超えないよう必ず定格電流、定格電圧の範囲内でご使用ください。接続が良好で動作状態が安定していることを確認するために、接点と配線を定期的にチェックしてください。

4.使用中は、高所から製品を落としたり、投げたり、投げたり、落としたりしないでください。これは製品のパフォーマンスに影響します。異常が見つかった場合は、装置の安全性を確保するため、直ちに電源を切って点検してください。

梱包仕様：1箱360枚入り

保証期間：1年間（人為的損傷を除く）

価格: 最新の見積りおよび注文情報については、営業部門にお問い合わせください。
