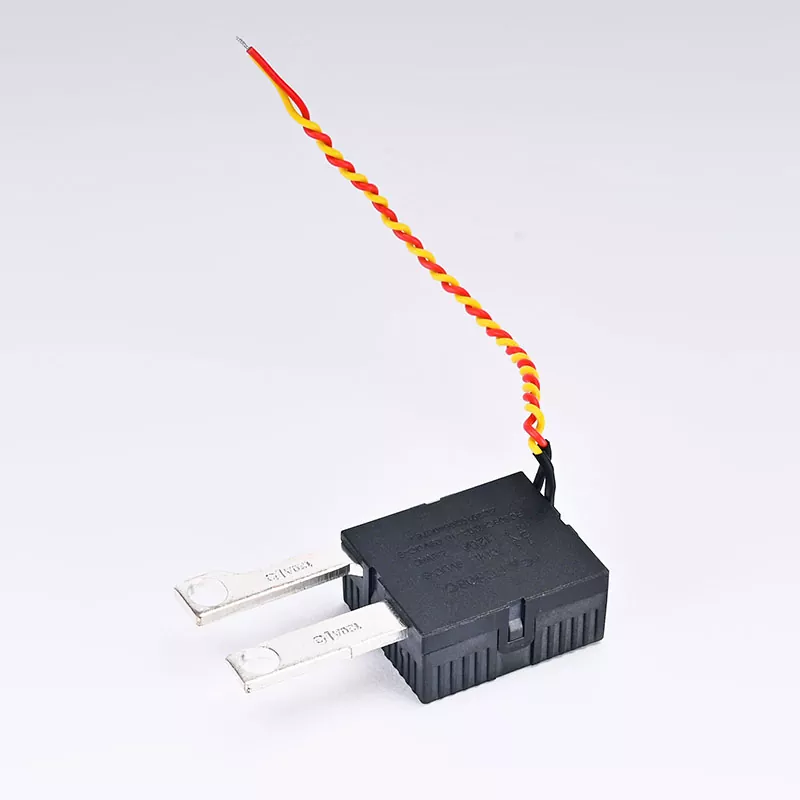

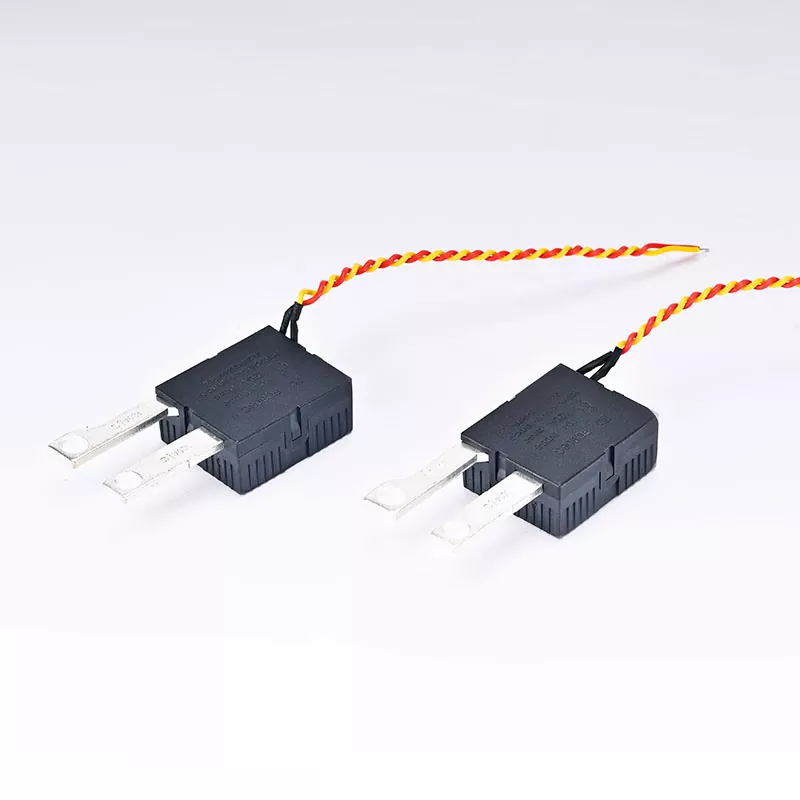

120A 三相壁取り付けラッチング リレー

CT-120 120A 三相壁取り付けラッチング リレーは、三相電力計用に特別に設計された重要なコンポーネントです。高い精度と効率を必要とする電力システムに特に適しています。磁気ラッチ設計により、継続的な電力供給を必要とせずにリレーが閉状態で安定した状態を維持できるため、電源システムの全体的な効率が向上するだけでなく、製品の耐用年数も延長されます。 CT-120A 磁気ラッチングリレーは高度な磁気ラッチング技術を採用しており、保持状態では電力をほとんど消費せず、効率的で省エネな動作を保証します。 CT-120 は電気的寿命が長いため、機器のメンテナンスや交換の頻度が大幅に減少するだけでなく、システム全体の信頼性と安定性も向上します。産業オートメーション、再生可能エネルギー、スマート ビル管理のいずれにおいても、CT-120 は効率的かつ正確な電力監視を保証する理想的な選択肢です。

（コイル仕様）20℃

特徴

幅広い入力電圧: CT-120 は、6VDC から 48VDC までのさまざまな入力電圧をサポートしており、さまざまな電源システム要件に適応できます。

高定格電流: このリレーは最大 120A の電流を流すことができ、高出力電力監視システムに適しています。

超長電気寿命：電気寿命は15,000回に達し、機器のメンテナンスや交換の頻度を削減します。

優れたエネルギー効率: 磁気保持技術により、保持状態では電力がほとんど消費されず、運用コストが効果的に削減されます。

迅速な応答メカニズム: 電流の変動にタイムリーに応答して、監視システムの精度を確保します。

応用分野

CT-120 磁気ラッチング リレーは、次のようなさまざまな電力監視および制御シナリオに適していますが、これらに限定されません。

三相電力監視: 電力計や壁計と組み合わせて使用​​して、三相の電流と電圧の状態をリアルタイムで監視します。

産業オートメーション: さまざまな産業機器の電流制御の精度と信頼性を確保します。

再生可能エネルギー システム: 太陽光発電システムおよび風力発電システムにおける電流の監視と制御。

インテリジェントなビル管理: ビルの電力管理を最適化し、エネルギー効率を向上させます。

1.安全性の確保：安全性を確保するために、取り付ける前に電源が切断されていることを確認してください。

2. 固定場所: 適切な壁の場所を選択し、乾燥した換気の良い場所にリレーを固定します。

3. 配線手順: 製品が提供する配線手順に従って、関連するケーブルを接続します。

4. 機能テスト: 設置が完了したら、電源を入れてさまざまな機能テストを実施し、リレーが適切に動作していることを確認します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態（リセット状態）ですが、輸送時や取付時の衝撃等により状態が変化する場合があります。したがって、使用前にリセットする処置が必要です。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧は定格値に達し、パルス幅は動作時間の3倍以上にする必要があります。

3. 負荷容量を超えないよう必ず定格電流、定格電圧の範囲内でご使用ください。接続が良好で動作状態が安定していることを確認するために、接点と配線を定期的にチェックしてください。

4.使用中は、高所から製品を落としたり、投げたり、投げたり、落としたりしないでください。これは製品のパフォーマンスに影響します。異常が見つかった場合は、装置の安全性を確保するため、直ちに電源を切って点検してください。

梱包仕様：1箱400枚入り

保証期間：1年間（人為的損傷を除く）

価格: 最新の見積りおよび注文情報については、営業部門にお問い合わせください。
