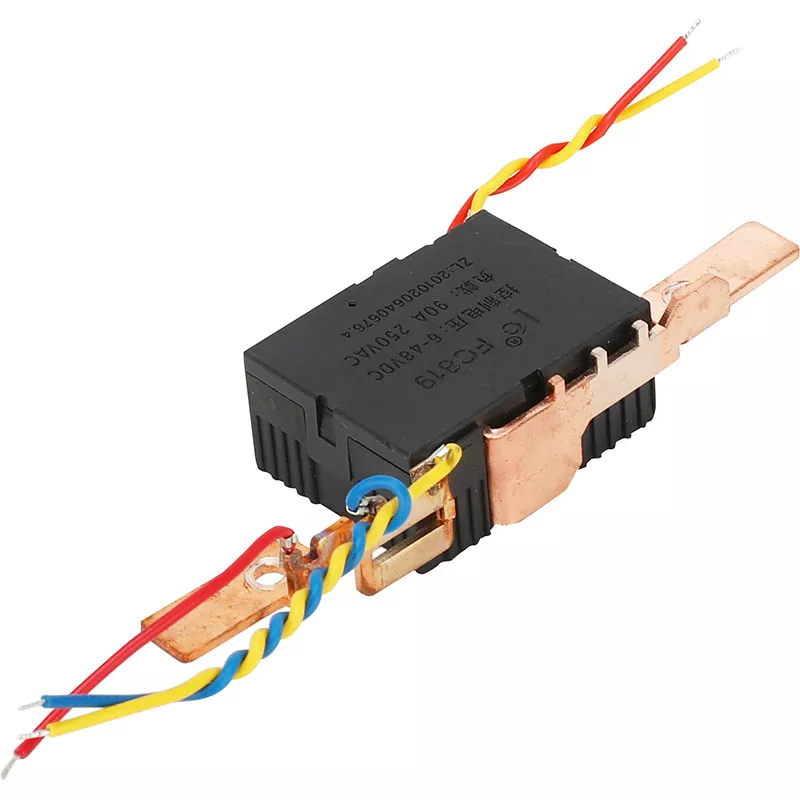

単相2Pトップインボトムアウトラッチングリレー

単相2Pトップインボトムアウトラッチングリレー(ロングタイプ)は、より大きな内部スペースと多機能配線が必要なアプリケーション向けに設計されています。従来の短いリレーと比較して、長い設計により、優れた電流容量が得られるだけでなく、放熱性能も効果的に向上します。このリレーは複雑な回路制御に適しており、機器の柔軟性と信頼性が大幅に向上し、産業オートメーション、スマートホーム、およびさまざまな配電施設での使用に非常に適しています。

（コイル仕様）20℃

製品の特徴:

1. 設計上の利点:

拡張された内部スペース: 長い設計により、より多くのコンポーネントとより複雑な電気構造が可能になり、回路基板のサイズ制限が減少し、複雑な制御機能の実装が容易になります。

2. 最適化された熱管理: 体積が大きくなることで放熱効果が向上し、過熱による性能低下や故障を効果的に防ぎます。

3. 配線方法:

トップインとボトムアウト：トップインとボトムアウトの配線設計により、配線の煩わしさが軽減されるだけでなく、ケーブル配線の効率も向上し、電気キャビネット全体の配線がより整然としたものになります。

4. 重要: サンプリング抵抗が低いと、動作中に機器が発生する熱を効果的に低減できるため、リレーおよび関連回路の信頼性が向上します。

応用分野

電気制御パネル、産業機器、スマートホーム、複雑な自動化システムでの使用に適しています。その多機能接点は、さまざまな電気機器を制御して、さまざまな電気ニーズを満たすことができます。

1. 安全第一: ユーザーの安全を確保するために、取り付ける前に必ず電源を切ってください。

2. 固定設置: リレーを標準レールにしっかりと設置します。

3. 配線ガイド: 選択した溶接スタイル (ワイヤ溶接または溶接ピン プラグ ボード) に従ってケーブルを接続します。

4. テスト: 電源を入れた後、リレー機能をテストして、正常に動作することを確認します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態（リセット状態）ですが、輸送やリレーの取り付け等の影響により状態が変化する場合がありますので、事前にリセットの処置を行う必要があります。使用。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧が定格値に達し、パルス幅が動作時間の3倍以上である必要があります。

3. 負荷容量を超えないよう必ず定格電流、定格電圧の範囲内でご使用ください。接続状態が良好で安定した動作状態であることを確認するために、接点や配線の状態を定期的に確認してください。

4.使用中は、製品の性能に影響を与えるため、高所から製品を落としたり、投げたり、投げたり、落としたりしないでください。異常が見つかった場合は、装置の安全を確保するため、直ちに電源を切って点検してください。

梱包仕様：1箱360枚入り

保証期間：1年間（人為的損傷を除く）

価格: 最新の見積りおよび注文情報については、営業部門にお問い合わせください。
