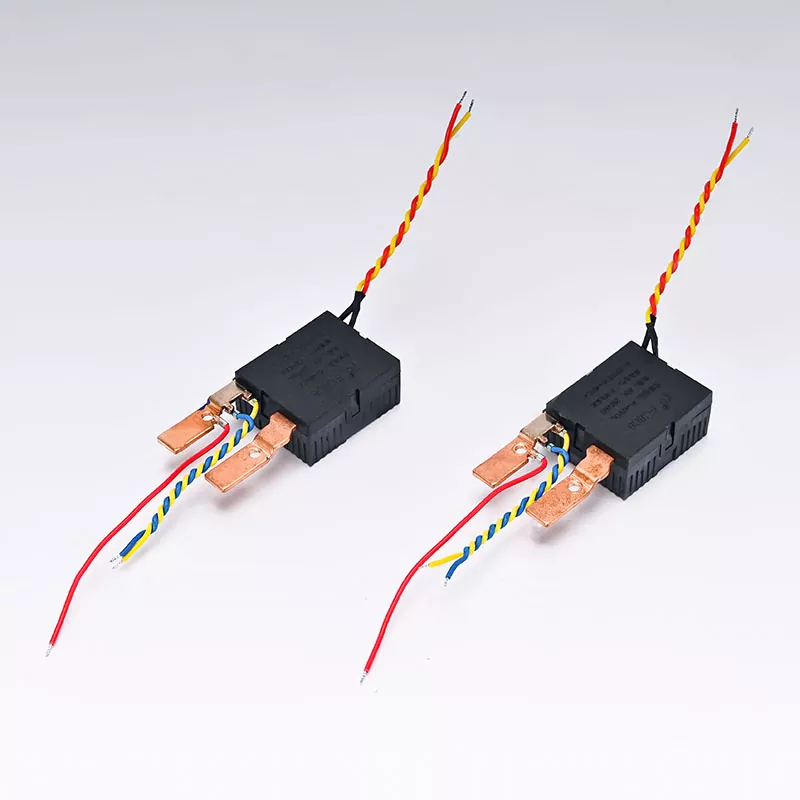

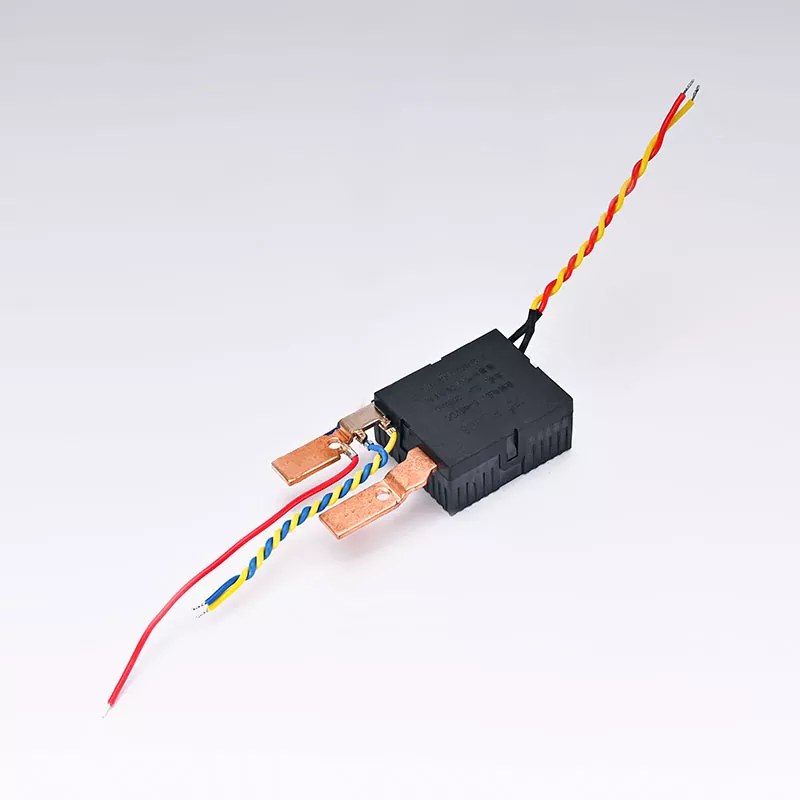

単相2P レール式左右出しラッチングリレー

この単相2Pレールタイプ左入れ右出しラッチングリレーは、左入れ右出し配線設計を採用しており、配線作業が容易で効率的です。 350 マイクロオームのサンプリング抵抗は、リレーが通常動作中に極めて低い抵抗を維持できることを意味します。これは、効率的な電流伝送と最小限の発熱に不可欠です。さらに、80A の定格電流レベルにより、高負荷条件下でも安定して動作できることが保証され、産業や商業などのさまざまな環境での使用に適しています。

（コイル仕様）20℃

製品の特徴

高電流容量: 最大 80A の定格電流で、さまざまな電力機器の効率的な制御に適しています。

低いサンプリング抵抗: 350 マイクロオーム (μΩ) のサンプリング抵抗により、エネルギー損失が効果的に低減され、システム効率が向上します。

レール取り付け設計: DIN 準拠のレール取り付け方法により、迅速な取り付けとメンテナンスが可能です。

Left-in-right-out 配線方式: ケーブルルーティングを最適化し、配線を容易にし、電気キャビネットの整理整頓を向上させます。

磁気ラッチ技術: 保持状態でのリレーの消費電力を効果的に削減し、寿命を延ばします。

応用分野

産業用オートメーション: オートメーション制御システムでは、高速応答と高い安定性の要件により、この単相 2P レール タイプ左入れ右出しラッチング リレーが理想的な選択肢となります。

配電システム：変圧器、配電盤などのさまざまな電力設備に適用され、効率的で安定した電流伝送を確保します。

スマート ホーム システム: スマート コントロール システムの一部として、照明や空調などの電化製品を制御してユーザー エクスペリエンスを向上させるために使用できます。

機械装置: メカトロニクス装置では、装置の性能と安定性が向上します。

1.安全性の確保：安全性を確保するために、取り付ける前に電源が切断されていることを確認してください。

2. 固定位置: 適切な壁位置を選択し、乾燥した換気の良い場所にリレーを固定します。

3. 配線手順: 製品が提供する配線手順に従って、関連するケーブルを接続します。

4. 機能テスト: 設置後、電源を入れ、さまざまな機能テストを実行して、リレーが適切に動作することを確認します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態(リセット状態)ですが、輸送時やリレー取付時の衝撃等により状態が変化する場合があります。したがって、使用前にリセットする処置が必要です。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧が定格値に達し、パルス幅が動作時間の3倍以上である必要があります。

3. 負荷容量を超えないよう定格電流、定格電圧の範囲内でご使用ください。接触点と配線を定期的にチェックして、接続が良好で安定した動作状態であることを確認してください。

4.使用中に製品を落としたり、投げたり、投げたり、落としたりしないでください。製品の性能に影響を与えます。異常が見つかった場合は、装置の安全性を確保するため、直ちに電源を切って点検を行ってください。

梱包仕様: 400 個/箱

保証期間：1年間（人為的損傷を除く）

価格: 最新の見積りおよび注文情報については、営業部門にお問い合わせください。

注文

顧客サービス

単相 2P レール タイプ Left-in-Right-Out ラッチング リレーは、強力な電流容量と低いサンプリング抵抗により、電気システムに優れた制御ソリューションを提供します。産業用、商業用、またはスマート ホーム アプリケーションのいずれにおいても、優れたパフォーマンスと信頼性を発揮します。さらに詳しい情報や技術サポートが必要な場合は、お気軽にお問い合わせください。
