ラッチングリレーを制御するにはどうすればよいですか?

ラッチするリレーは、スイッチの状態を維持する効果的かつ低電力の方法です。ラッチングリレー状態を維持するために定電圧源を必要とする従来のリレーとは対照的に、短いパルスを使用して状態を切り替え、一定のエネルギーを必要とせずに最終位置に留まります。この記事では、ラッチングリレーの効果的な制御について検討します。


ラッチングリレーを理解する


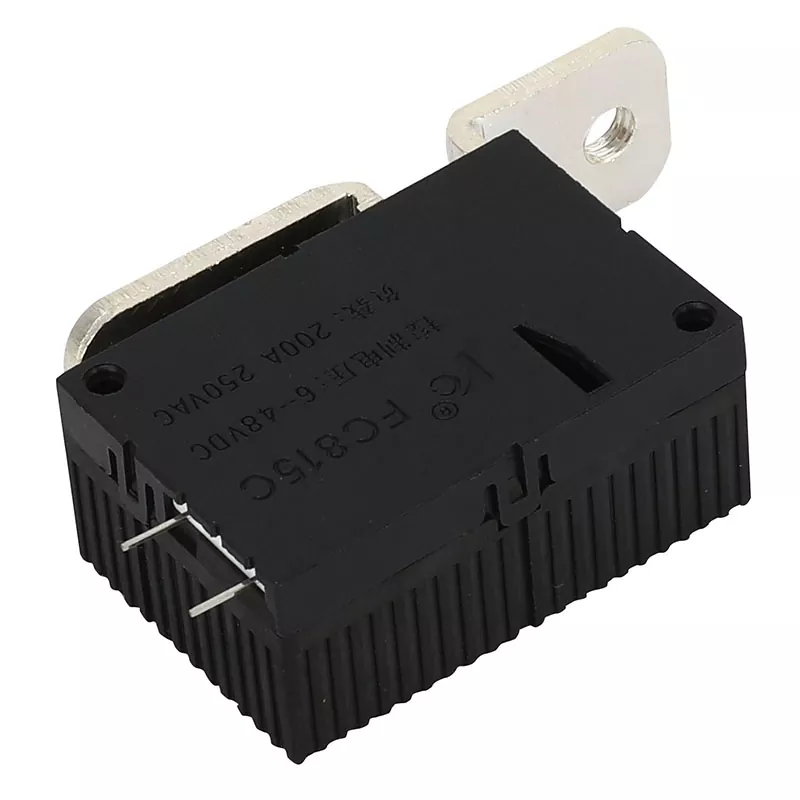

ラッチング リレー (双安定リレーとも呼ばれる) は、トリガーされると、電源が遮断されてもその位置を維持します。セットとリセットは 2 つの安定状態です。制御パルスにより、リレーはこれらの状態の間で切り替わります。

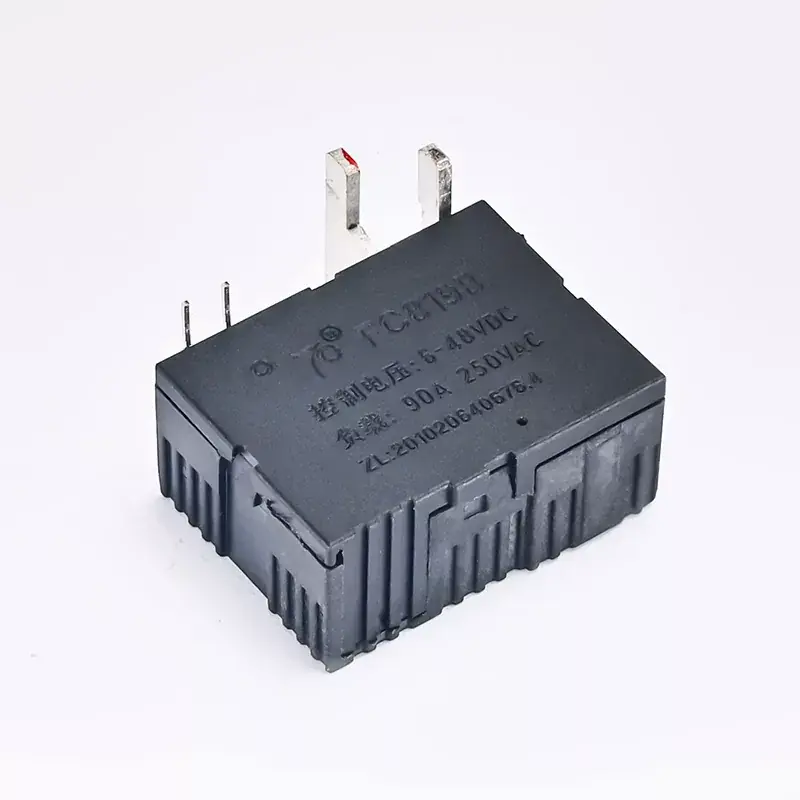

Latching Relay

ラッチングリレーを制御する方法


を制御するラッチングリレーシングルコイルかデュアルコイルかのタイプによって異なります。


1. シングルコイルラッチングリレーの制御


シングルコイル ラッチング リレーは、交互の極性パルスで動作します。


- リレーの設定 (オン状態): 正の電圧パルスを印加すると、コイルが通電され、内部接点が設定位置に移動します。

- リレーのリセット (オフ状態): 負の電圧パルス (または逆極性パルス) を印加すると、接点がリセット位置に戻ります。


シングルコイル ラッチング リレーを制御するには、以下を使用できます。

- Hブリッジ回路: コイルに印加される電圧の極性を切り替えます。

- デュアル出力を備えたマイクロコントローラー (MCU): 1 つの出力は正のパルスを提供し、もう 1 つの出力は負のパルスを提供します。


2. デュアルコイルラッチングリレーの制御


デュアルコイル ラッチング リレーには 2 つの独立したコイルがあり、1 つは設定用、もう 1 つはリセット用です。


- リレーの設定 (ON 状態): 「設定」コイルへの短いパルスにより、内部接点が ON 位置に移動します。

- リレーのリセット (オフ状態): 「リセット」コイルへの短いパルスにより、接点がオフの位置に戻ります。


デュアルコイル ラッチング リレーを制御するには、以下を使用できます。

- 押しボタンスイッチ: 1 つのスイッチはセットコイル用、もう 1 つはリセットコイル用です。

- マイクロコントローラー出力: 必要に応じて正しいコイルにパルスを送信するようにプログラムされています。

- トランジスタまたは MOSFET スイッチング回路: 低電力制御ソースから高電圧/電流リレーを駆動します。


適切なリレー制御の利点


- エネルギー効率: 適切な制御により、電力使用量が最小限に抑えられます。

- 信頼性: 正しいスイッチング技術を使用することで、リレーの誤動作を防ぎます。

- 統合: オートメーション システムやマイクロコントローラーと簡単に統合できます。


ラッチングリレー制御アプリケーション


次のようないくつかの業界でラッチング リレーが採用されています。

スマート照明や省エネ アプリはホーム オートメーションの例です。

産業用制御: 自動化されたシステムや機械には効果的なスイッチングが必要です。

電気通信: 省電力対策と信号ルーティング。

自動車エレクトロニクスには、パワー ウィンドウ コントロールなどのバッテリー駆動のデバイスが含まれます。


lの型を知るリレーを取り付けるそれを制御するには、適切なスイッチング機構を使用することが不可欠です。適切な制御を確保することで、H ブリッジ、マイクロコントローラー、手動スイッチのいずれを使用する場合でも、さまざまなアプリケーションで信頼性の高い効果的な操作が可能になります。


Face Electric Co., Ltd.は常に「継続的な革新と実践的な管理」の品質方針を堅持し、大規模生産による品質保証と開発によって生き残るという経営哲学で業界ブランド製品を作成してきました。現在、当社が独自に設計・開発したラッチングリレーは、16Aから200Aまでの様々な仕様をお客様のご要望に合わせてご選択いただけます。当社の製品は EU ROHS 指令の要件を満たしており、国内発明特許および実用新案特許証明書を取得しています。製品の詳細については、当社 Web サイト www.facerelay.com をご覧ください。お問い合わせについては、次のアドレスまでご連絡ください。lydia@face-relay.com.
