ラッチングリレーは、低消費電力でスイッチ状態を維持する効果的な手段を提供し、電気および電子システムの重要な部分です。ラッチングリレーは、状態を維持するために定電圧源を必要とする従来のリレーとは対照的に、短いパルスを使用して状態を切り替え、一定のエネルギーなしで最終位置に留まります。この記事では、ラッチング リレーの使用法と利点、およびラッチング リレーのセット方法とリセット方法について説明します。

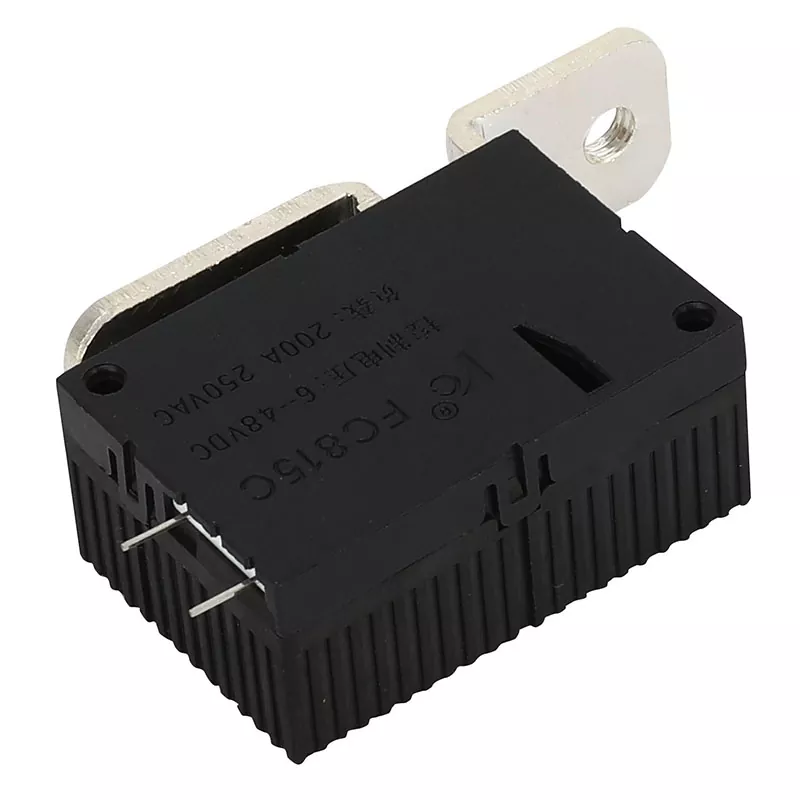

ラッチング リレー (双安定リレーとも呼ばれる) は、トリガーされると、電源が遮断されてもその位置を維持します。セットとリセットは 2 つの安定状態です。制御パルスにより、リレーはこれらの状態の間で切り替わります。
ラッチング リレーは、次の 2 つの主要なメカニズムのいずれかによって動作します。
1. シングルコイルラッチングリレー
シングルコイル ラッチング リレーは、交互の極性パルスを受信して状態を変更するシングル コイルで動作します。
- リレーの設定 (オン状態): 正の電圧パルスがコイルに通電し、内部接点を設定位置に移動します。
- リレーのリセット (オフ状態): 負の電圧パルス (または逆極性パルス) により接点がリセット位置に戻ります。
リレーが切り替わると、別のパルスによって切り替わるまでその状態が維持されます。
2. デュアルコイルラッチングリレー
デュアルコイル ラッチング リレーには 2 つの独立したコイルがあり、1 つは設定用、もう 1 つはリセット用です。
- リレーの設定 (ON 状態): 「設定」コイルへの短いパルスにより、内部接点が ON 位置に移動します。
- リレーのリセット (オフ状態): 「リセット」コイルへの短いパルスにより、接点がオフの位置に戻ります。
接点は磁気的または機械的にその位置を保持するため、状態を維持するために継続的に電力を供給する必要はありません。
- エネルギー効率: 以来ラッチングリレー状態を維持するために一定の電力を必要とせず、従来のリレーと比較して消費エネルギーが少なくなります。
- 低発熱: 電力使用量が削減されるため、熱の蓄積が最小限に抑えられ、耐久性が向上します。
- 安定した動作: ラッチングリレーは停電時でも最後の位置を維持します。
- バッテリ駆動システムに最適: 連続電流なしで状態を保持できるため、バッテリ駆動のデバイスに最適です。
次のようないくつかの業界でラッチング リレーが採用されています。
エネルギー効率の高い家電製品やスマート照明システムはホーム オートメーションの例です。
産業用制御: 自動化されたシステムや機械には電力効率の高いスイッチングが必要です。
電気通信におけるネットワーク中継および信号スイッチングのアプリケーション。
自動車エレクトロニクス: 電気システムおよびパワー ウィンドウ コントロール。
ラッチングリレー定電力を使用せずに回路の状態を維持する効果的な手段を提供するため、エネルギーに敏感なアプリケーションで人気のオプションです。通信ネットワーク、家電製品、産業オートメーションのいずれにおいても、少ないエネルギーで設定およびリセットできるため、これらは不可欠です。それらがどのように機能するかを理解することで、さまざまな電気および電子アプリケーションで可能な限り効率的に使用できることが保証されます。
