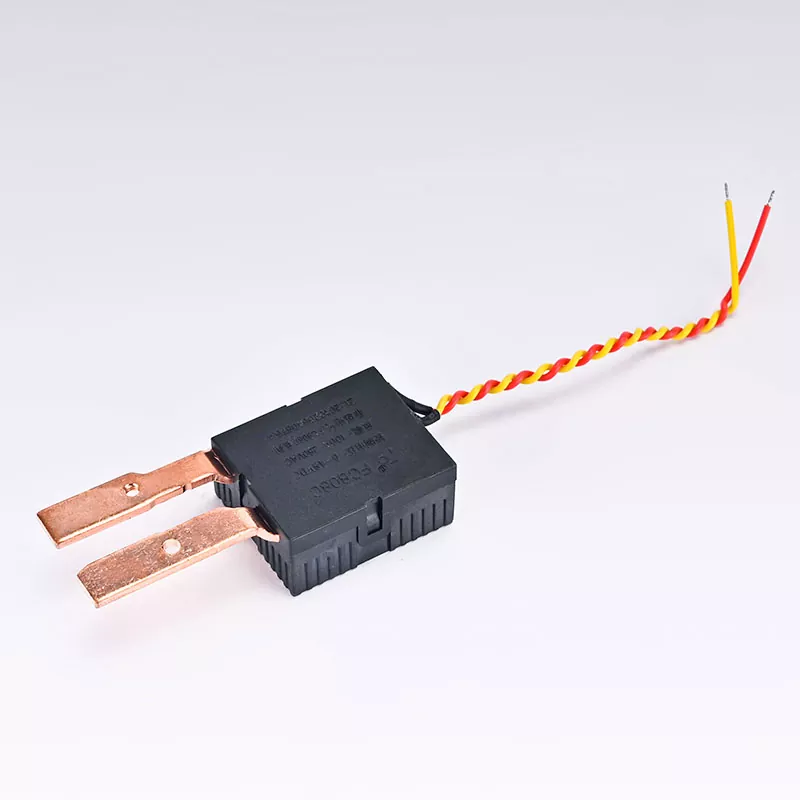

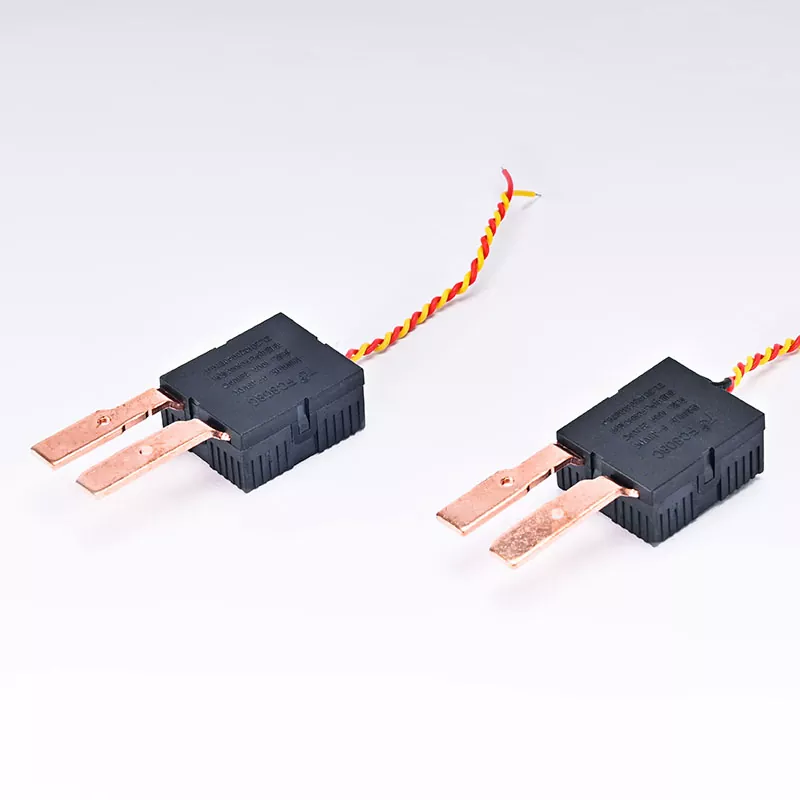

三相7P レール式ラッチングリレー

高負荷時の安定性と安全性を十分に考慮した先進の一体設計を採用した三相7Pレール式ラッチングリレーです。複雑な電力システムであっても、過酷な産業環境であっても、リレーは安全かつ安定して動作します。 7P 配線設計により、設置プロセスがシンプルかつ効率的になり、安全な配線により故障のリスクも軽減されます。高品質のラッチングリレーは、さまざまなアプリケーションのニーズを満たすことができます。必要な場合は、オンラインでラッチングリレーサービスを時間内に入手してください。以下の製品リストに加えて、特定のニーズに基づいて独自のラッチング リレーをカスタマイズできます。

（コイル仕様）20℃

特徴

100A の高定格電流: 高出力三相電源システムのニーズをサポートし、さまざまな産業用途に適しています。

幅広い駆動電圧: 6VDC から 48VDC までの電源入力に適応でき、柔軟で便利です。

磁気保持技術：保持状態では電力をほとんど消費せず、運用コストを大幅に削減します。

高速応答メカニズム: 非常に速いスイッチング速度を備えており、電流監視の同期と精度を確保します。

対応するハウジングと組み合わせることができます: 7P 端子台付き: 配線に便利で、さまざまな産業環境での設置に適しています。

応用分野

三相 7P ガイドレール磁気ラッチングリレーは、次の分野で広く使用されています。

電力監視システム: 三相壁計および電力計と組み合わせて使用​​され、電流と電圧の状態をリアルタイムで監視します。

産業オートメーション: さまざまなタイプの産業機器に電流制御と過負荷保護を提供し、機器の安全性と効率を確保します。

インテリジェントな建物管理: 建物の電力管理システムを改善し、エネルギー効率を最適化します。

再生可能エネルギー: 太陽光発電システムや風力発電システムでは、現在の出力を監視してシステムの安定性を向上させます。

1. 準備：電源が切れていることを確認し、必要な工具（ドライバー、レンチなど）を準備します。

2. ガイドレールの取り付け:

・リレーをDIN規格のガイドレールに固定すると、「カチッ」という音がして固定されたことを確認します。

3. 配線:

- 配線図に従って電源と負荷を接続し、すべての接続ポートがしっかりと固定されていることを確認してください。

4. 機能テスト: 電源を入れる前に、すべての配線を再度チェックして短絡がないことを確認し、機能テストのためにシステムを起動します。

使用説明書

1. 電磁ラッチングリレーの工場出荷状態は接点閉状態（リセット状態）ですが、輸送時や取付時の衝撃等により状態が変化する場合があります。したがって、使用前にリセットする処置が必要です。

2. 磁気ラッチングリレーを確実に動作させるためには、コイルに印加する励磁電圧は定格値に達し、パルス幅は動作時間の3倍以上にする必要があります。

3. 負荷容量を超えないよう必ず定格電流、定格電圧の範囲内でご使用ください。接続が良好で動作状態が安定していることを確認するために、接点と配線を定期的にチェックしてください。

4.使用中は、高所から製品を落としたり、投げたり、投げたり、落としたりしないでください。これは製品のパフォーマンスに影響します。異常が見つかった場合は、装置の安全性を確保するため、直ちに電源を切って点検してください。

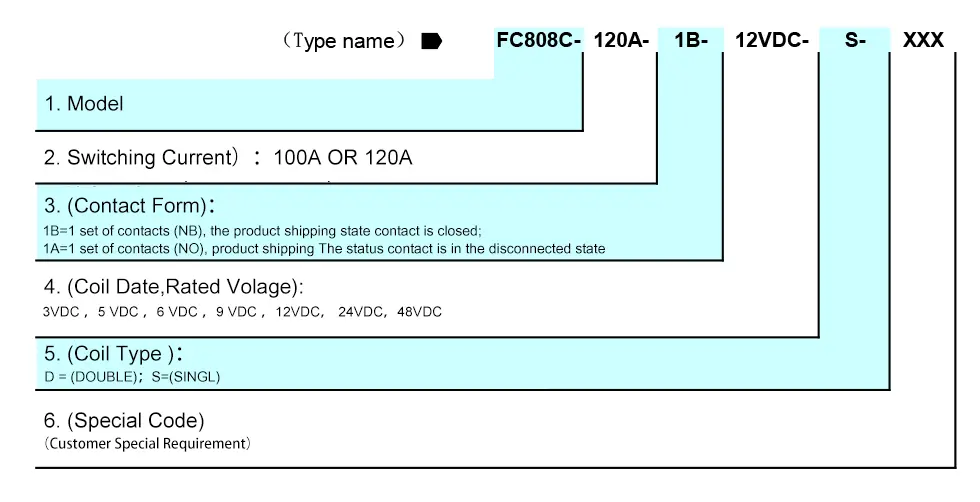

注文
