電力システムでは、変流器変圧器は、電流と電圧の安全かつ正確な測定と制御を確保するために一般的に使用されます。これら 2 つのデバイスは機能的に重複していますが、設計、動作原理、アプリケーション シナリオには大きな違いがあります。

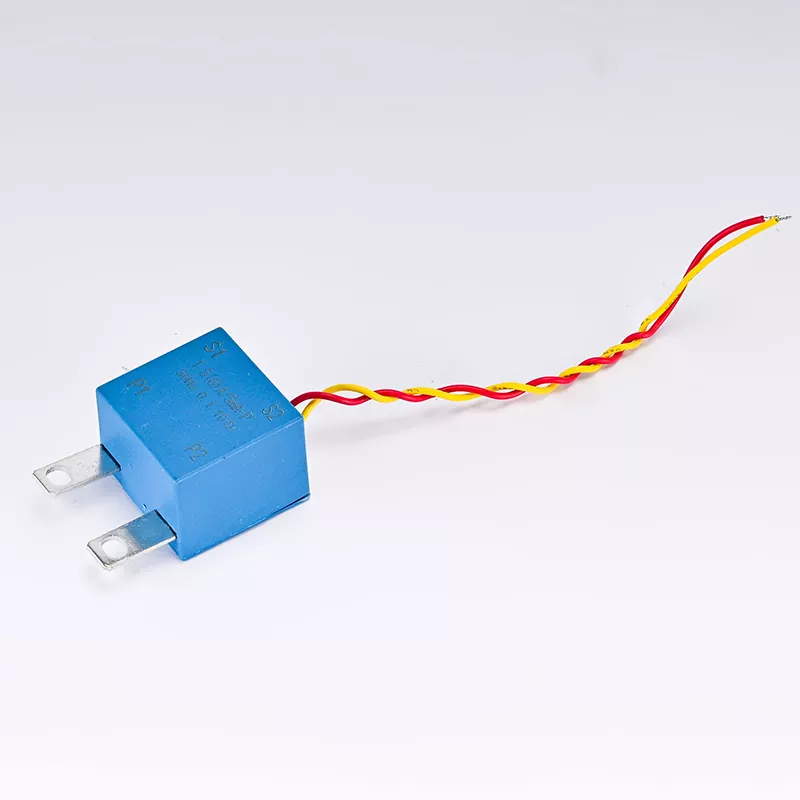

変流器(CT)は原理的には大電流を小電流に変換する装置であり、電磁誘導の原理に基づいて動作します。電力システムでは、回路を保護および制御するために大電流を測定するために CT がよく使用されます。 CT の一次巻線は回路内で直接直列に接続され、二次巻線は測定器または保護装置に接続されます。一次側に電流が流れると、電磁誘導の原理により二次側にも電流が発生します。変圧器 (VT) は、同じく電磁誘導の原理に基づいて、高電圧を低電圧に変換する装置です。 VT は、安全性と精度を確保するために電力システムの高電圧を測定するために使用されます。 VT の一次巻線は回路内で並列に接続され、二次巻線は測定器または保護装置に接続されます。一次側に電圧があると、電磁誘導の原理により二次側にもそれに応じた電圧が発生します。
両者は測定対象が異なります。変流器主に電力システムの監視と保護のために電流を測定するために使用されます。電流測定、エネルギー測定、短絡保護、過負荷保護に使用できます。 CTの出力電流は、標準的な測定器や保護装置に対応できるよう、通常5アンペアまたは1アンペアに標準化されています。
変圧器は主に電力システムの監視と保護のために電圧を測定するために使用されます。電圧測定、エネルギー測定、絶縁監視、過電圧保護に使用できます。 VT の出力電圧は、標準的な測定器や保護装置と互換性があるように、通常 100 ボルトまたは 100/√3 ボルトに標準化されています。
この 2 つはデザインの焦点が異なります。変流器は設計時に電流の安全性を考慮する必要があります。 CTは回路内で直接直列に接続されているため、回路内の短絡電流に耐える必要があります。 CT の一次側は通常、短絡状態での安全な動作を確保しながら抵抗と熱損失を低減するために、より大きな断面積で設計されています。
変圧器は設計時に電圧の安全性を考慮する必要があります。 VT は回路内で並列に接続されているため、回路内の過電圧に耐えることができなければなりません。通常、VT の一次側と二次側の間には高い絶縁強度の絶縁があり、高電圧条件下での安全な動作が保証されます。応用分野では、変流器は発電所、変電所、配電網などの電力システムのさまざまなリンクで広く使用されています。送電線、変圧器、モーターなどの機器に設置して、これらの機器を監視し、過負荷や短絡から保護できます。変圧器は、特に高電圧の測定と制御が必要な状況で、電力システムのさまざまなリンクでも広く使用されています。変電所や配電網に設置して、電力システムを監視し、過電圧や絶縁不良から保護できます。
誤差に関して言えば、変流器誤差は主に磁気飽和と二次側負荷の影響により発生します。誤差を減らすために、CT は通常、透磁率を高くし、二次側抵抗を低く設計します。 CT の精度は通常 0.2% ～ 0.5% であり、ほとんどの電力システム アプリケーションには十分です。変圧器の誤差は主に磁気飽和や二次負荷の影響、一次側と二次側間の絶縁損失によって発生します。誤差を減らすために、VT は通常、高透磁率かつ低二次抵抗になるように設計され、絶縁強度の高い材料が使用されます。 VT の精度は通常 0.2% ～ 0.5% であり、ほとんどの電力システム アプリケーションには十分です。
保守点検要件に関して、変流器の保守には通常、一次側と二次側の接続をチェックし、CT が磁気飽和や損傷がないことを確認することが含まれます。 CT の校正は、通常、測定の精度を確保するために、設置後および定期メンテナンス中に実行されます。変圧器のメンテナンスには通常、一次側と二次側の接続をチェックし、VT が磁気飽和や損傷がないことを確認することが含まれます。 VT の校正は通常、測定の精度を確保するために設置後および定期メンテナンス中に実行されます。
